一、液晶拼接系統概述
隨著液晶顯示技術、嵌入式硬件拼接技術、多屏圖像處理技術、 信號切換技術等電視幕墻相關技術的發展，新型拼接幕墻在工程應用 的終端大屏幕顯示設備中得到迅速普及，特別是嵌入式液晶拼接幕墻， 雖推出市場的時間不長，但受到了廣泛歡迎。液晶拼接幕墻作為金融管理監控系統、平安城市指揮中心、鐵路（地鐵）、港口、碼頭監視 系統、智能交通管理監控中心、國防或軍事監視系統、電力調度監控系統、大型廠礦監控系統、電視臺或大型演播中心監視幕墻、大型演出場所背景幕墻、視頻會議等信息匯集、處理的關鍵顯示設備，具有將各類計算機模擬/數字信號、復合視頻信號等在大屏幕上顯示，并 實現信號的切換、疊加、組合等功能。
大屏幕顯示系統在信息監控及信息發布及處理中的直觀、靈活、可擴充性、網絡技術適用性等優勢受到指揮中心的肯定和重視。
二、液晶拼接系統設計原則
在 “技術先進、性能穩定、功能完善、操作方便、安全可靠、擴展方便”的設計目標下，本方案依據以下原則制訂：
1、可靠性高，安全性高，操縱靈活，容易擴展，方便整合
系統采用先進的技術和系統結構，提高系統可靠性和安全性，不會對其他子系統造成安全影響和環境影響。減少故障帶來的影響；具備模塊設計，具備擴展能力；采用統一的控制管理系統，可以靈活操作。
2、圖像顯示效果清晰穩定
圖像顯示效果清晰，屏幕亮度高顯示均勻，色彩還原真實，圖像失真小，顯示穩定性高，使用壽命長，能滿足 7×24 小時長期連續顯示的要求。
3、各種顯示信號的接入能力
能夠顯示 Windows、UNIX、Linux 等主流操作系統的計算機圖像信號，能夠顯示 PAL/NTSC 等各種視頻信號，通過網絡途徑，可以實現網絡信號顯示、高分辨率應用畫面和視頻圖像的顯示。
4、統一顯示和功能分區顯示
整個顯示系統可作為統一顯示平臺整屏顯示各種信號，如顯示歡迎辭等。同時，可分為多個功能區，各功能區將按照職能需要顯示各種信號。
5、統一管理和分區獨立管理
整個顯示系統可作為統一平臺進行管理，如在全屏任意位置調用任意信號顯示等。同時，各功能區可獨立管理，如對所在區域進行開關機、在該區域內調用顯示信號等。
三、液晶拼接系統的功能概述
本方案以假設根據客戶使用的需求，設置一套 3X3 的數字拼接墻系統。通過數字拼接墻可以實現對系統計算機圖像、DVD 圖像、
攝像機視頻圖像、VGA 圖像信號等進行綜合顯示在屏幕上。能夠很好地連接和顯示用戶的有關信息，可根據需要可任意顯示各種動、靜態
的視頻和數字圖文信息，形成一套功能完善、技術先進的信息顯示管理控制系統。系統具有以下功能:
(1)、視頻圖像顯示、控制、調用的集成
?通過大屏幕組合顯示控制器與視頻切換矩陣系統的集成實現任意攝像機視頻信號以視頻窗口的形式在信息化室墻上顯示出來；
?通過大屏幕顯示單元控制軟件與視頻切換矩陣系統的集成實現任意攝像機在任意單屏上的顯示，可以設置顯示預案；
?計算機網絡分控功能：
?通過網絡上的任何一臺計算機，只要輸入相應的控制密碼， 便可以完成該控制密碼所賦予的全部功能，而不受計算機位置的限制；
?網絡分控的內容包括對信息化室方式變化，如視頻圖像通道切換、窗口的放大、縮小、拖動等的控制.
(2)、系統集成控制功能
?網絡控制功能：所有的操作控制功能都可以在網絡上的任意一臺計算機上完成，大大地增強了控制的靈活性和方便性。
?優先級控制和權限控制：在提供網絡控制功能、增強系統控制靈活性的同時，考慮到系統的安全性，防止非法操作和誤操作，系統提供完善的優先級和權限控制功能，對于不同級別的操作員，提供不同的控制功能，無法進行越權操作，對于擁有某種控制權限的操作員，可以在網絡上的任意一臺計計算機位置、配置的限制。
?直觀、圖形化的全中文集成操作界面：在統一的圖形操作界面下，通過簡單的鼠標操作，便可以完成對集成系統中各項參數、預案的設置、調用，用戶只需要關心最終的顯示效果， 而無須關心中間的視頻切換過程、顯示單元切換過程等繁雜的工作。
?預案設置、調用功能：無論是視頻信號、還是計算機信號， 都可以預先設置、存儲、調用顯示預案，所有工作都在同一個圖形控制界面下完成。
?圖形處理器可以說是本系統的一個核心，在屏幕上要達到的跨屏顯示、任意開/關視頻窗口、任意控制視頻窗口的大小、通過網絡顯示其他計算機內容等功能都是需要它來實現的。在安裝了客戶端軟件的網絡上的電腦都能夠通過網絡對圖形處理器進行遠端控制。
本方案配置 9 塊 46"單元組成3×3 拼接墻和拼墻專用多屏圖形控制器及相應的大屏幕應用管理系統軟件。
整屏分辨率可達（1366*3）*（768*3）=4098*2304。
多屏處理器是電視墻系統的核心，其作用是將計算機、視頻、網絡等要顯示的信號經過處理后分別送到相應的顯示單元，每個顯示單元只顯示整個圖像的一部分，全部拼接顯示單元加在一起就構成了一幅完整的大畫面，大畫面的分辨率是每個顯示單元分辨率的倍數。
大小、數量等可任意改變。另外還配置了 1 套顯示墻應用管理系統軟件，它是基于 TCP/IP 網絡協議，可實現對大屏幕拼接墻的多用戶遠程操作、顯示模式管理、信號源管理等強大功能。
顯示模式：全屏顯示模式、高分辨率應用；
全墻在多屏處理器的驅動下形成一個超高分辨率的統一顯示 平臺，既可以全墻顯示超高分辨率的大型完整的網絡圖形 GIS、GPS，也可以在上級領導來參觀學習時方便快捷的實現顯示標語、歡迎詞或高分辨率的演示圖片，各種信號以窗口形式顯 示，并可以在全墻范圍內任意縮放、跨屏漫游。
3×3 全墻分辨率為：（1366*3）*（768*3）=4098*2304
全墻高分辨圖片顯示模式
多路視頻信號顯示
支持全制式視頻輸入信號，視頻監控信息、攝像機、錄像機、大小影碟機、彩色實物投影儀等各類視頻信號源均可接入顯示單元或者多屏處理器，信號經處理后以窗口的形式在拼接顯示墻上任意位置任意移動、無級縮放、跨屏或者重疊等。
視頻信號顯示
各類信號混合顯示
視頻信號、RGB 信號、處理器應用、網絡計算機信號均可同時在大屏幕上以各自方式顯示，互不干擾?；蛘甙汛笃聊桓鶕?jù)應用系統的需要，進行分區域顯示，并分區域控制。
用戶可以根據需要，把各種信號的顯示和位置存儲為模式，在用戶需要的時候直接切換，即可即時按照模式定義顯示窗口，或者進而定義預案，按照需要自動調用或者切換各種顯示模式，實現對信息化系統的自動化管理。

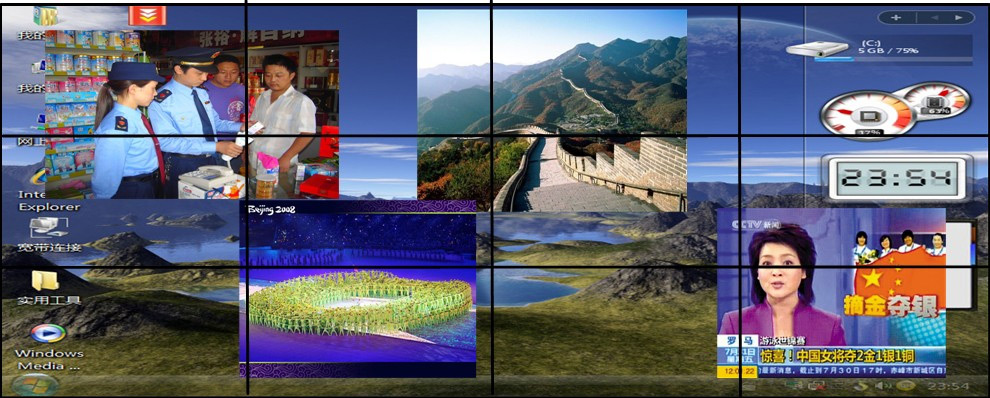

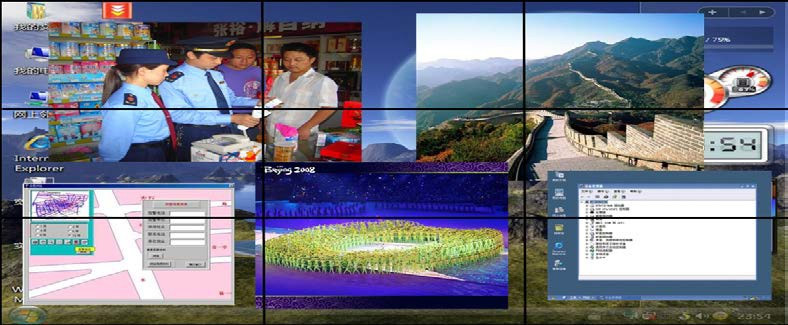

混合信號顯示
五、液晶拼接系統的應用案例（部分）

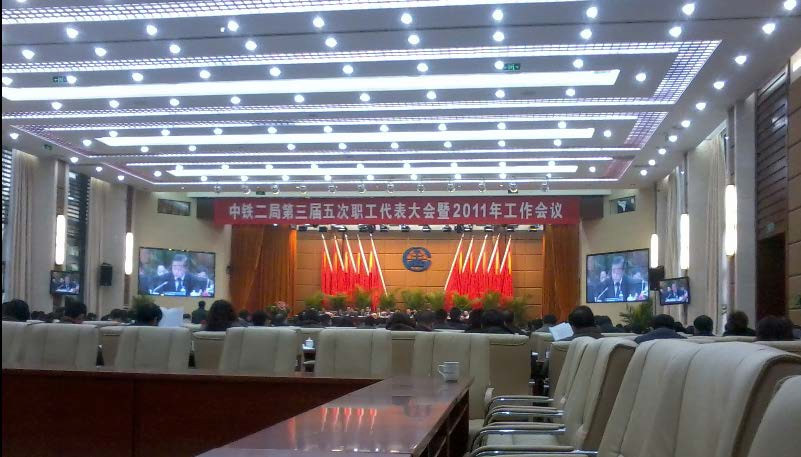

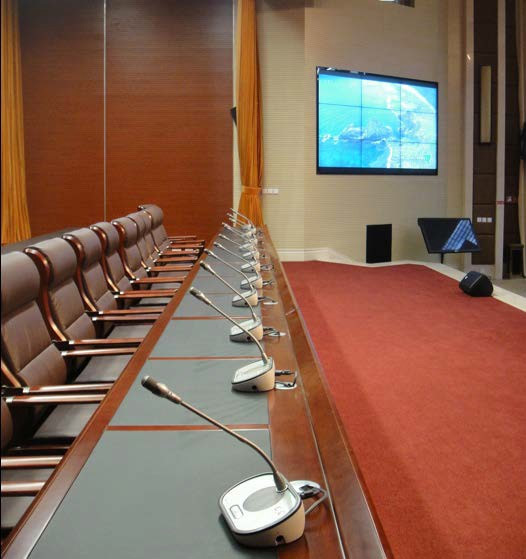

中鐵二局會議中心兩塊 3X3 液晶拼接應用

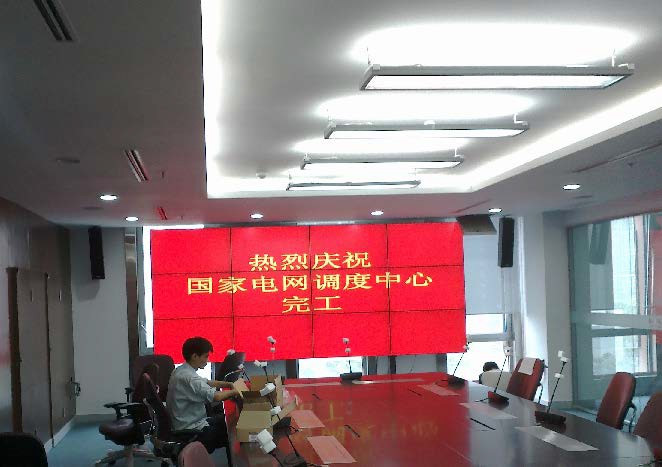

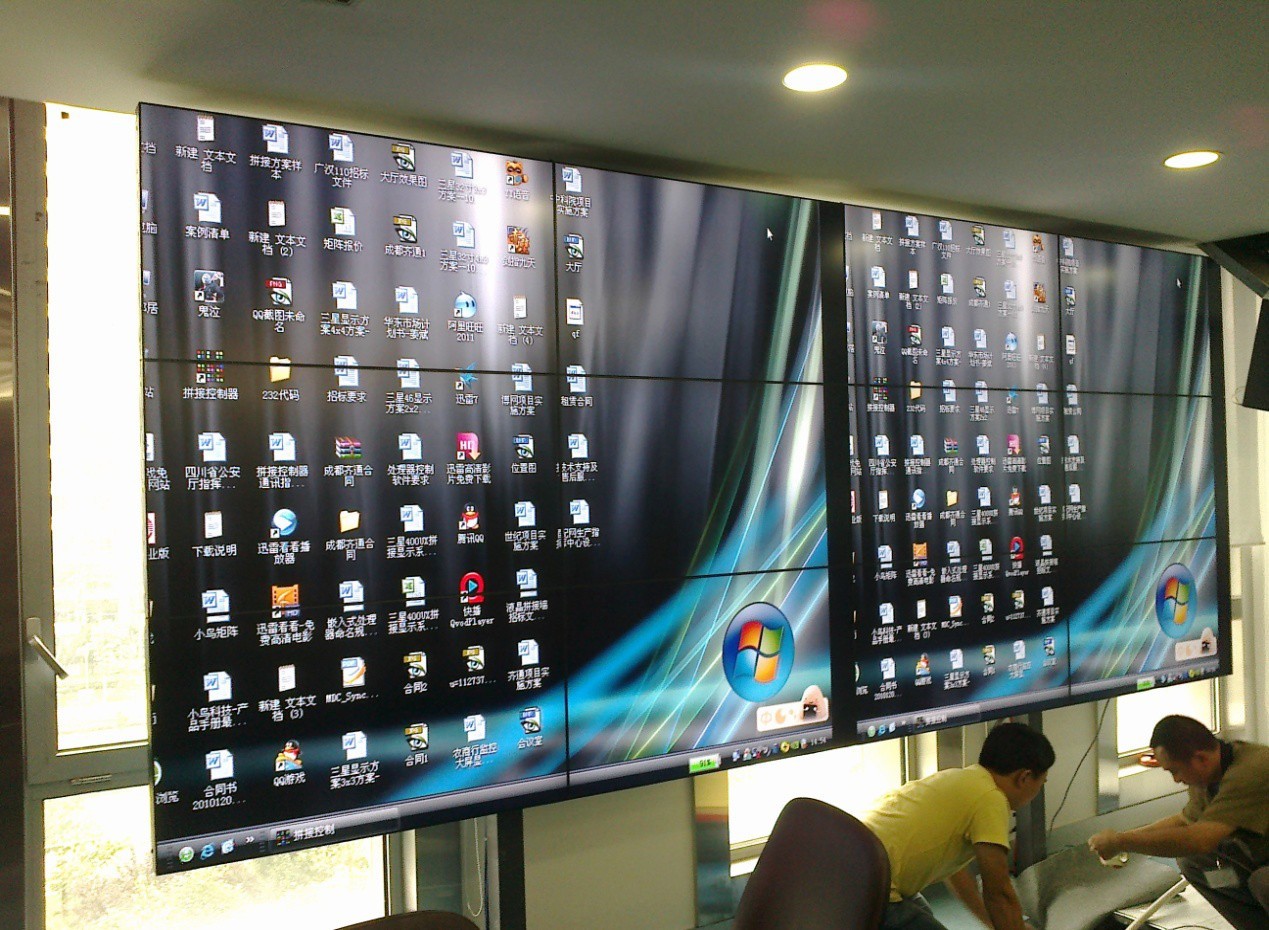

國家電網調度中心會議室3X4超窄邊液晶拼接應用

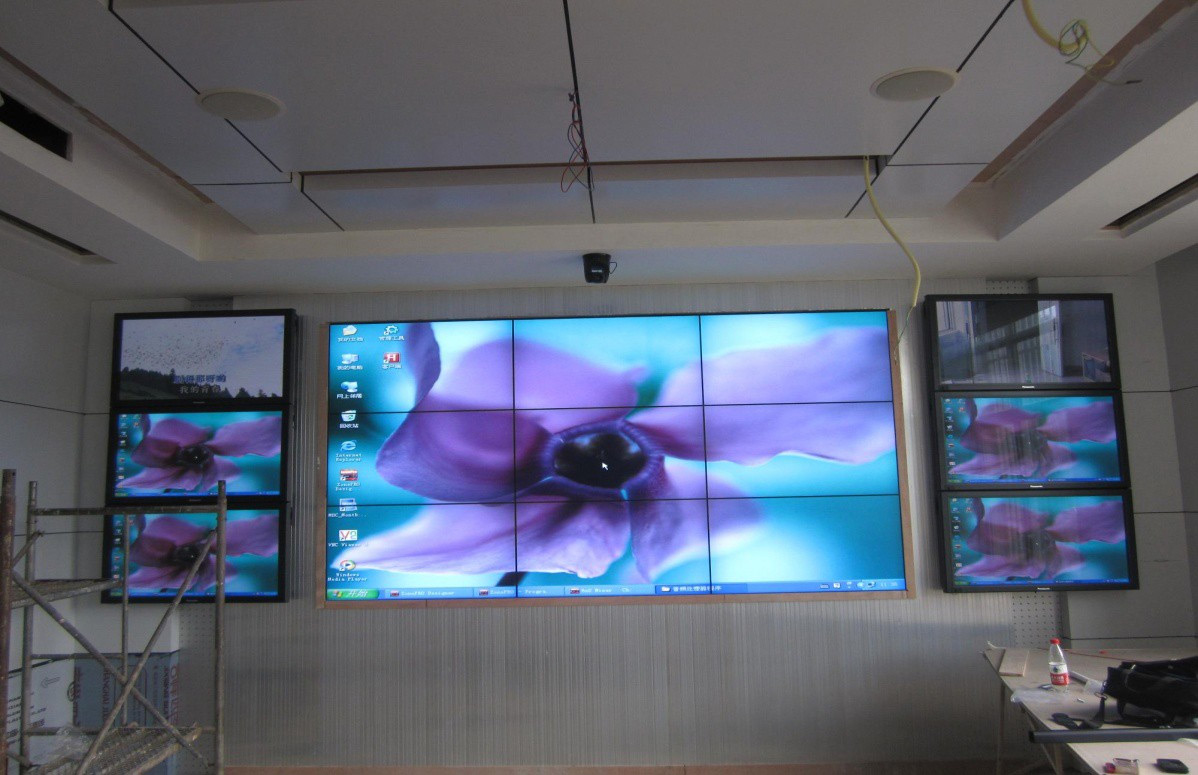

中石油都江堰辦公樓在建3X3液晶拼接應用

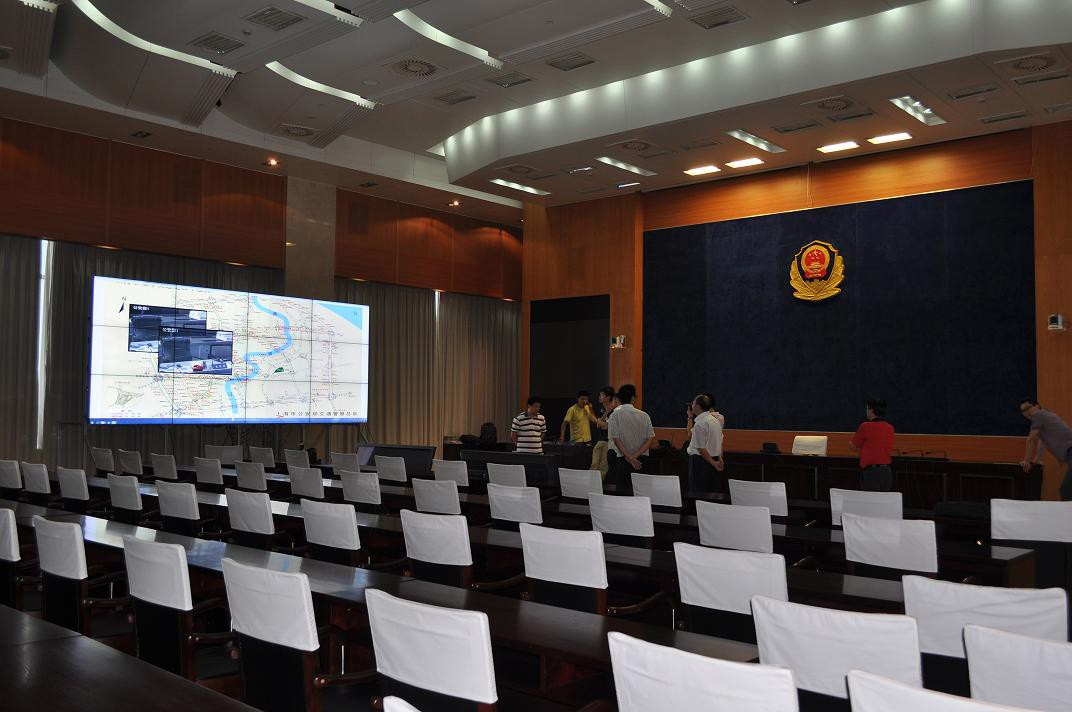

某集團公司電視電話會議中心3X3液晶拼接應用

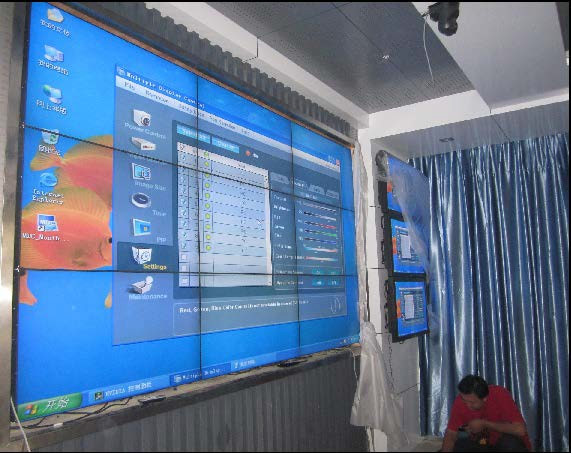

中石油綿陽油庫在建會議室3X3 液晶拼接應用

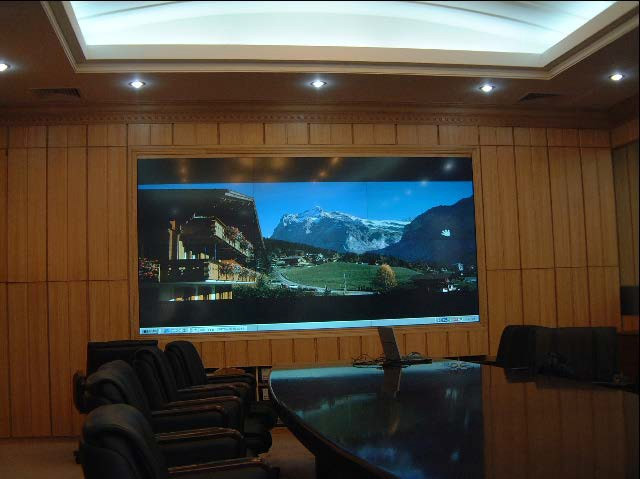

某集團公司電視電話會議中心3X3液晶拼接應用

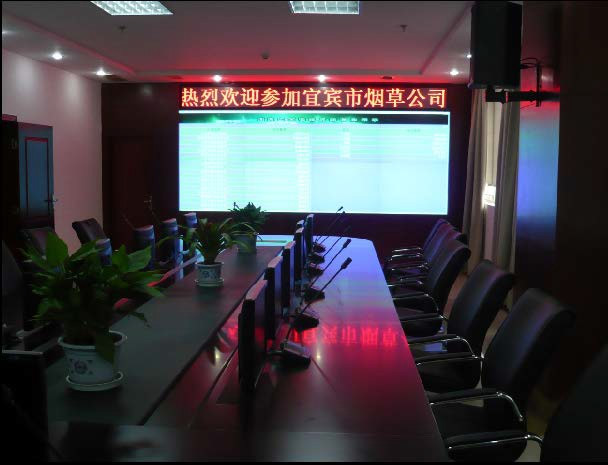

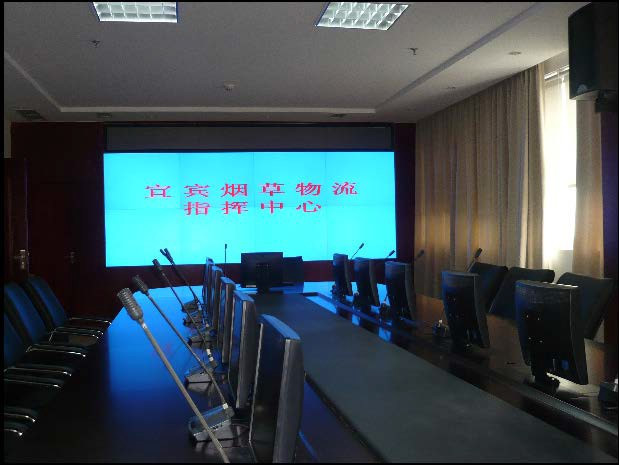

宜賓煙草物流調度指揮中心 2X4液晶拼接應用
